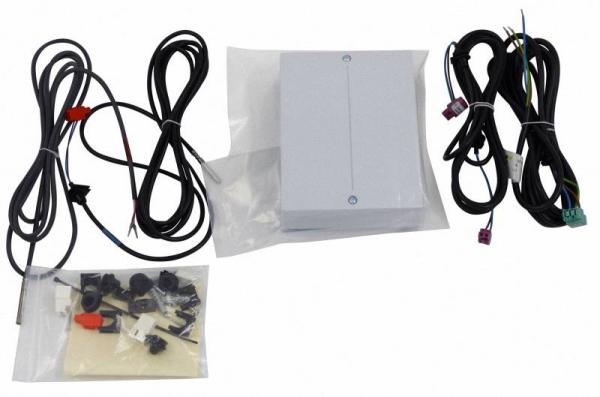

VIESSMANN Z014470 Solarregelungsmodul, Typ SM1
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 1-3 Werktage **
- Artikel-Nr.: 9201657849
- EAN: 4054891953194
- Hersteller: Viessmann
- Hersteller-Nr.: Z014470
- Artikelgewicht: 1 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Solarregelungsmodul, Typ SM1
Funktionserweiterung im Gehäuse für Wandmontage.
Elektronische Temperatur-Differenzregelung zur bivalenten Trinkwassererwärmung
und Unterstützung der Raumbeheizung mit Sonnenkollektoren.
- Herstellernummer: Z014470
Funktionsbeschreibung
Trinkwassererwärmung mit Solarenergie
Falls die Temperaturdifferenz zwischen Kollektortemperatursensor und Speichertemperatursensor größer als die Einschalt-Temperaturdifferenz (Codieradresse 00) ist,
wird die Solarkreispumpe eingeschaltet und der Speicher-Wassererwärmer wird beheizt.
Die Solarkreispumpe wird nach folgenden Kriterien ausgeschaltet: Unterschreiten der Ausschalt-Temperaturdifferenz (Codieradresse 01)
Überschreiten der Speichermaximaltemperatur (Codieradresse 08) Erreichen der am Sicherheitstemperaturbegrenzer (falls vorhanden) eingestellten Temperatur.
Zusatzfunktion für die Trinkwassererwärmung
Die Anforderungen für die Zusatzfunktion werden durch die Umwälzpumpe realisiert.
Unterdrückung der Nachbeheizung des Speicher-Wassererwärmers durch den Heizkessel
Die Unterdrückung der Nachbeheizung erfolgt in zwei Stufen.
Die Nachbeheizung des Speicher-Wassererwärmers durch den Heizkessel wird unterdrückt, sobald der Speicher-Wassererwärmer durch die Kollektoren beheizt wird.
Dazu wird die Speicher-Solltemperatur zur Nachbeheizung durch den Heizkessel reduziert. Die Unterdrückung bleibt nach Ausschalten der Solarkreispumpe
noch eine bestimmte Zeit aktiv. Bei ununterbrochener Beheizung durch die Kollektoren (> 2 h) erfolgt die Nachbeheizung durch den Heizkessel nur,
wenn die an der Kesselregelung eingestellte Trinkwasser-Solltemperatur (Codieradresse „67“) unterschritten wird. Über Codieradresse „67“ wird ein 3.
Trinkwassertemperatur-Sollwert vorgegeben (Einstellbereich 10 bis 95 ºC). Dieser Wert muss unter dem 1. Trinkwassertemperatur-Sollwert liegen.
Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, wenn dieser Sollwert nicht durch die Solaranlage erreicht wird.
Trinkwassererwärmung ohne Solarenergie
Der obere Bereich des Speicher-Wassererwärmers wird vom Heizkessel 1 beheizt. Die Speichertemperaturregelung mit Speichertemperatursensor
der Kesselregelung regelt die Speicherbeheizung.
Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungsfachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
