Quantometer QA mit Impulsgeber E1 Zwischenbauweise DN 50 DM65Z50-40

Quantometer QA mit Impulsgeber E1 Zwischenbauweise DN 50 DM65Z50-40
2.430,11 € * 3.268,45 € * (25.65% gespart)
Inhalt: 1 PCS

inkl. MwSt. zzgl. Versandkosten

Lieferfrist : 1-3 Tage

  • 201000438
  • Markenprodukt
  • 2.73 kg
  • Standart

Quantometer QA m.Impulsgeber E1 Zwischenbauweise DN 50 DM65Z50-40 - Als Zwischenflanschausführung... mehr
Produktinformationen "Quantometer QA mit Impulsgeber E1 Zwischenbauweise DN 50 DM65Z50-40"

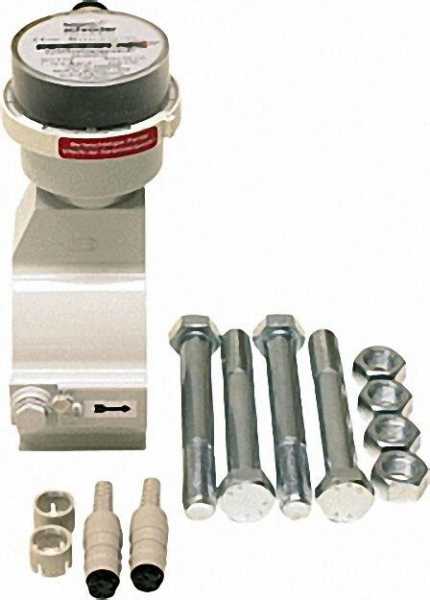

Quantometer QA m.Impulsgeber E1 Zwischenbauweise DN 50 DM65Z50-40
- Als Zwischenflanschausführung
Fabr. Kromschroeder, Typ DM
DIN-DVGW geprüft und zertifiziert

Anwendung Typische Anwendungsbereiche sind interne Verrechnung von Verbräuchen in Industrieanlagen,
Laboratorien und Prüfständen. Insbesondere für die Kontrolle und Einstellung von Brennern in
Gasverbrauchseinrichtungen.
In Produktions- und Heizungsprozessen kann der Gasdurchsatz kontrolliert und damit der Energieeinsatz
optimiert werden.

Allgemeine techn. Daten Gasarten: Erdgas, Stadtgas, Flüssiggas (gasförmig), Luft und inerte Gase.
Gewindeanschluss nach ISO 228-1.
Zwischenbauweise für Flanschen PN 16 nach DIN 2633.
Eingangsdruck pe: max. 4 bar
Gehäusematerial: AISi-Kokillenguss.
Umgebungstemperatur: -20°C bis +60°C
Mediumtemperatur: -10 bis +60°C.

Funktion Das verbrauchte Betriebsvolumen wird am mechanischen Zählerwerkskopf summierend angezeigt.

Einbau Einbaulage beliebig.
Die Montage erfolgt mit beigelegter Überwurfverschraubung bei Ausführung ..R oder Stiftschrauben
und Muttern bei Ausführung ..Z.
Um höchste Messgenauigkeit zu erlangen, sollen die Durchflussmengenzähler in eine gerade
Rohrleitung eingebaut werden mit einer Länge von 3 x DN (bei Drücken > 2 bar 5 x DN) vor und
hinter dem Zähler. Auf eine Auslaufstrecke kann aus baulichen Gründen verzichtet werden.

Projektierungshinweise Wenn sich Volumenströme schnell ändern, kann durch den Nachlauf des Turbinenrades ein erheblicher
Messfehler (Plustoleranz) auftreten. In diesem Fall sollte ein Zähler mit einem anderen Messverfahren
eingesetzt werden, z.B. Ultraschallzähler, Balgengaszähler oder Drehkolbenzähler.

Grundsätzlich eine Filterung vorsehen.

Durchflussmengenzähler sind nicht eichfähig.

Typ: DM 65, Z 50
Messbereich Vmin m³/h: 6,0
Messbereich Vmax m³/h: 100
DN: 50
Anschluss: 50
Baulänge [mm]: 60
