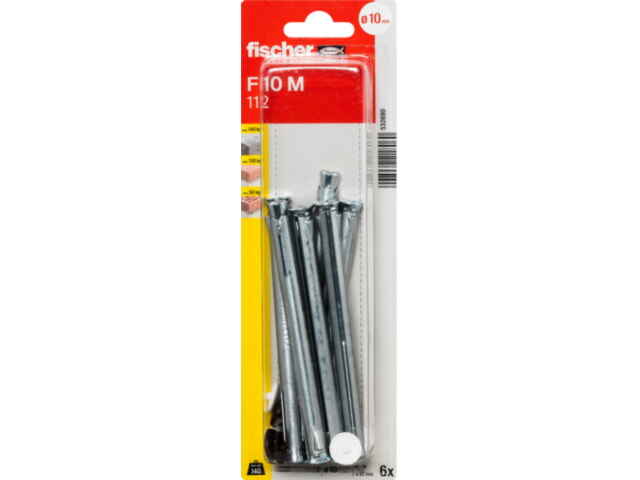

Fischer Fensterrahmendübel F 10 M 112 532690 SB-Karte
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
5,35 € *
8,05 € *
(33.54% gespart)
Inhalt: 1 Stück
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 3-6 Werktage **
- Artikel-Nr.: 92024398994
- EAN: 4048962218060
- Hersteller: fischer
- Hersteller-Nr.: 532690
- Artikelgewicht: 0.28 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Der Dübel mit Linsenflachkopfschrauben für eine spannungsfreie Montage von Fenster- und... mehr
Produktinformationen "Fischer Fensterrahmendübel F 10 M 112 532690 SB-Karte"
Der Dübel mit Linsenflachkopfschrauben für eine spannungsfreie Montage von Fenster- und Türrahmen.
Produktbeschreibung
Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.Top Features
- Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen.
- Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens.
- Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität.
- Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen.
- Mit Senkkopfschraube.
Die Vorteile / Produktbeschreibung
- Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
- Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
- Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
- Die Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.
Funktionsweise / Montage
- Der F-M ist geeignet für die Durchsteckmontage.
- Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
- Das max. Anzugsmoment beträgt 5 Nm.
- Beton
- Hochlochziegel
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Kalksand-Vollstein
- Porenbeton
- Vollstein aus Leichtbeton
- Vollziegel
- Fensterrahmen
- Türrahmen
- Kanthölzer
6 x Abdeckkappe weiß,
6 x Abdeckkappe dunkelbraun
Technische Daten
Bohrernenndurchmesser: 10 [mm]Brandschutz relevant: Ja Dübellänge: 112 [mm]Effektive Verankerungstiefe: 30 [mm]Abstandsmontage: Ja Durchsteckmontage: Ja Vorsteckmontage: Nein Antrieb: Kreuzschlitz PZ Ausführung: mit Schraube Kopfvariante: Senkkopf Feuerwiderstandsklasse: R120 Max. Dicke des Anbauteils: 82 [mm]Min. Bohrlochtiefe bei Durchsteckmontage: 130 [mm]Min. Verankerungstiefe: 30 [mm]Material: galvanisch verzinkter Stahl Produkttyp: Langschaftdübel
