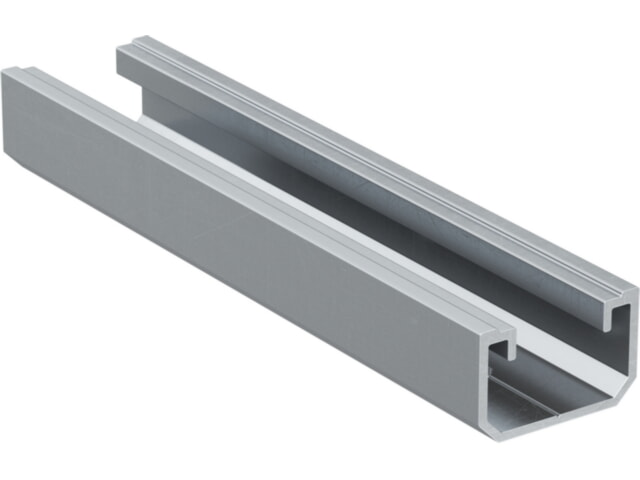

Fischer Profil für Blechdach SolarMetal 4,45 m AL, Aluminium 567412 VPE 1 Stück
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
24,05 € *
53,50 € *
(55.05% gespart)
Inhalt: 1 Stück
inkl. MwSt. zzgl. Versandkosten
Lieferzeit in der Regel 3-6 Werktage **
- Artikel-Nr.: 92024400702
- EAN: 8001132110676
- Hersteller: fischer
- Hersteller-Nr.: 567412
- Artikelgewicht: 2.55 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 99.00 €*
Profil zur Befestigung von Photovoltaikanlagen auf Trapezblechdächern. Produktbeschreibung... mehr
Produktinformationen "Fischer Profil für Blechdach SolarMetal 4,45 m AL, Aluminium 567412 VPE 1 Stück"
Profil zur Befestigung von Photovoltaikanlagen auf Trapezblechdächern.
Produktbeschreibung
fischer SolarMetal Blechdach ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal Blechdach ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Lange Schiene zur Optimierung der Struktur für jede Anlagengröße. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-SchraubenTop Features
- Schiene zur Befestigung von PV-Paneelen auf Trapezblechen
- Die Schiene wird entlang der Trapezbleche installiert
Die Vorteile / Produktbeschreibung
- Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.
- Lange Schiene für schnelle und einfache Montage.
- Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.
Funktionsweise / Montage
- Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.
- Kleben Sie eine Lage Butylklebeband CG INT zwischen Solar Blechdach Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.
- Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.
- Bei der Befestigung mit 6x25 EPDM Bohrschraube, bohren Sie nur die Schiene an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.
- Installation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern
Technische Daten
EPDM vormontiert: Nein Gewicht in kg/m: 0.58 [kg/m]Länge: 4450 [mm]Profilquerschnitt: 216.64 [cm²]Trägheitsmoment: 1.7 [cm4]Trägheitsmoment: 5 [cm4]Widerstandsmoment: 1.3 [cm³]Widerstandsmoment: 2.5 [cm³]
