Fischer Universal-Endklemme PM U 30 - 50 AL schwarz, Aluminium 534352 VPE 10 Stück
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
51,85 € *
99,70 € *
(47.99% gespart)
Inhalt: 10 Stück
(5,19 € * / 1 Stück)
inkl. MwSt. zzgl. Versandkosten
Lieferzeit in der Regel 3-6 Werktage **
- Artikel-Nr.: 92024398950
- EAN: 8001132049181
- Hersteller: fischer
- Hersteller-Nr.: 534352
- Artikelgewicht: 1.23 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Universelle Mittel-/ Endklemme für PV-Paneele mit Aluminiumrahmen von 30 bis 50 mm Dicke... mehr
Produktinformationen "Fischer Universal-Endklemme PM U 30 - 50 AL schwarz, Aluminium 534352 VPE 10 Stück"

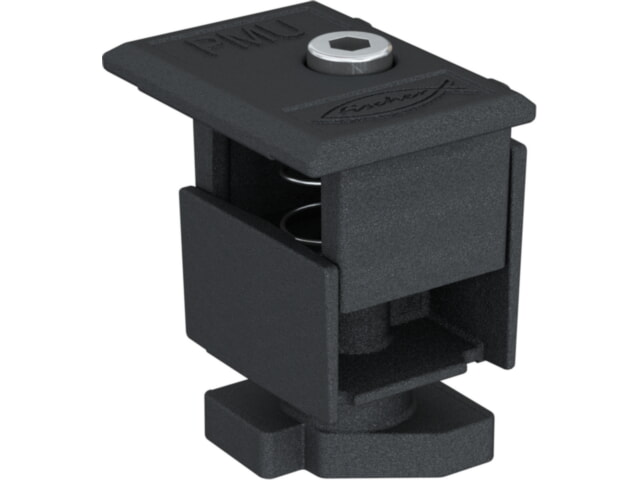

Universelle Mittel-/ Endklemme für PV-Paneele mit Aluminiumrahmen von 30 bis 50 mm Dicke
Produktbeschreibung
PM U ist die universelle Klemme für PV-Paneele von 30 bis 50 mm Dicke, die sowohl als Mittelklemme als auch als Endklemme verwendet werden kann. PM U lässt sich durch einfaches Drehen schnell in die Profile einsetzen. Kompatibel mit SolarLight-, SolarFish-, SolarMid-, Solar Blechdach ProfilenTop Features
- Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
- Schnelles Einsetzen in das Profil
- Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
- Hergestellt aus Aluminium EN AB 46100
Die Vorteile / Produktbeschreibung
- Die vormontierte Universalklemme PM U kann alle Photovoltaikmodule mit einer Dicke von 30 mm bis 50 mm befestigen.
- Die vormontierte Universalklemme PM U kann sowohl als Endklemme als auch als Mittelklemme verwendet werden.
- Dank der intelligenten Mutter lässt sich die vormontierte Universalklemme PM U an jeder beliebigen Stelle der Tragschiene schnell einhaken und arretieren.
- Die versenkte Schraube im Element vermeidet Abschattungen auf benachbarte Modulen.
- Dank der Feder bleibt die vormontierte Universalklemme PM U während der Anzugsphasen angehoben.
- Die vormontierte Universalklemme PM U benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Dichtungen, Muttern).
Funktionsweise / Montage
- Setzen Sie den unteren Teil der vormontierten Universalklemme PM U in die obere Nut der Schiene ein.
- Drehen Sie die vormontierte Universalklemme PM U im Uhrzeigersinn, um sie als Endklemme zu verwenden, und gegen den Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
- Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Inbusschraube (TCEI) aufbringen.
- Steildachsysteme mit Haken
- Flachdachsysteme mit Dreiecksrahmen
- Trapezblechdachsysteme
- Wellblechdachsysteme
- Sonderkonstruktionen
- SolarLight
- SolarFish
- SolarMid
- SolarMetal Blechdach
- SolarFlat Blechdach
Technische Daten
Gewicht: 120 [g]Gewicht: 1.2 [kg]Gewinde: M8 Größe Klemme: 38 - 41 [mm]Installationsdrehmoment: 10 [Nm]Moduldicke: 30 - 50 [mm]Schlüsselweite (Innen 6kant): 6 [mm]Schraubenlänge: 40 [mm]
