Universelle Mittelklemme für alle PV-Module mit einer Stärke von 30 bis 50 mm... mehr

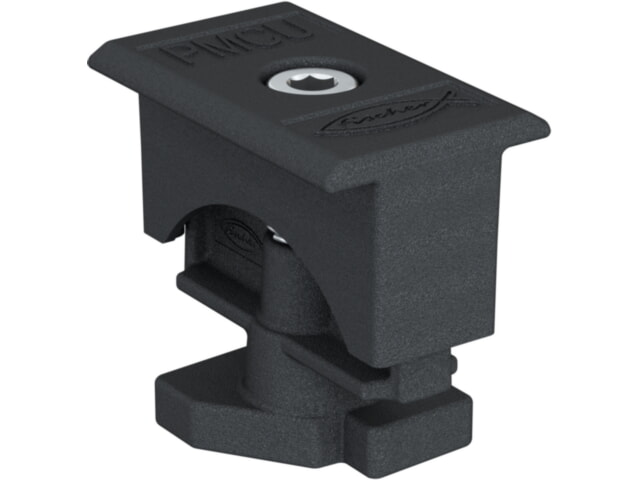

Produktinformationen "Fischer Universal-Mittelklemme vormontiert PM C U 30 - 50 AL schwarz, Aluminium 538881 VPE 10 Stück"
Universelle Mittelklemme für alle PV-Module mit einer Stärke von 30 bis 50 mm
Produktbeschreibung
PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarLight-, SolarFish-, SolarMid-, SolarFlat- und SolarMetal-SchienenTop Features
- Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
- Schnelles Einsetzen in das Profil
- Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
- Hergestellt aus Aluminium EN AB 46100
Die Vorteile / Produktbeschreibung
- Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.
- Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.
- Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.
- Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.
- Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
Funktionsweise / Montage
- Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.
- Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
- Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Inbusschraube (TCEI) anwenden.
- Steildachsysteme mit Haken
- Flachdachsysteme mit Dreiecksrahmen
- Trapezblechdachsysteme
- Wellblechdachsysteme
- Sonderkonstruktionen
- SolarLight
- SolarFish
- SolarMid
- SolarFlat
Technische Daten
Gewicht: 120 [g]Gewicht: 0.11 [kg]Gewinde: M8 Größe Klemme: 21 [mm]Installationsdrehmoment: 10 [Nm]Moduldicke: 30 - 50 [mm]Schlüsselweite (Innen 6kant): 6 [mm]Schraubenlänge: 40 [mm]
