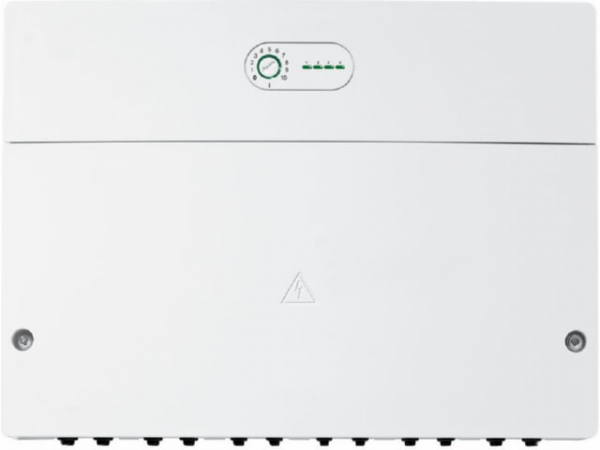

Kaskadenmodul zur Regelung der Kessel-
folge für EMS-Mehrkesselanlagen, zum
Einsatz im Regelsystem Logamatic EMS
plus
-
Beschreibung:
- Ansteuerung von 1 bis zu 4 Gas-Wärme-
erzeugern (nicht für Öl-Wärmeerzeuger
oder Wärmepumpen mit Regelsystem EMS
plus geeignet)
- Regelsystem EMS plus, Modul zur Wand-
montage
- System-Bedieneinheit RC310 zur komfor-
tablen Bedienung, Parametrierung und
Anzeige von Soll-/ Istwerten (nicht im
Lieferumfang)
- Installation RC310, Außenfühler (Lie-
ferumfang RC310), Weichenfühler (Zube-
hör) sowie Heizkreismodule MM100 (Zu-
behör) direkt am Modul MC400 (nicht
am Gerät)
- Hydraulik Kesselkaskade:
mit Weiche
oder mit Wärmetauscher
oder Direkteinbindung bodenstehende
Kessel mit Ringdrosselklappen und Mo-
dul DM10
- Trinkwassererwärmung über Ladepumpe
und separates Modul MM100, Adresse 9
oder 10 (nicht über 3-Wege-Ventil)
- Sammelstörmeldung über potenzialfreien
Kontakt
- Unkomplizierte Grundeinstellung d. Be-
triebsweise über Adresscodierschalter
(Serielle/Parallele Kesselfolge, Feste
Reihenfolge/Wechsel nach Betriebsstun-
den, Unterteilung in 2 Grundlast- und
2 Spitzenlastkessel einstellbar, Spit-
zenlastkessel abhängig von Außentempe-
ratur oder Vorlaufsollwert aktivier-
bar)
- Wärmeanforderung über Regelsystem EMS
plus oder externe Anforderung über po-
tenzialfreien Kontakt oder 0-10 V Tem-
peratur- / Leistungsanforderung (von
DDC/GLT). Rückmeldesignal 0-10 V für
aktuelle Kaskadenleistung
- Maximal 5 Module MC400 kaskadierbar f.
bis zu 16 Wärmeerzeuger (2x MC400 =
max. 7 Kessel, 3x MC400 = max. 10 Kes-
sel, 4x MC400 = max. 13 Kessel)
- LED-Statusanzeige MC400 u. angeschlos-
sene Geräte
- Hydraulik- und Regelungsdetails siehe
Planungsunterlagen oder Installations-
anleitung MC400
-
Montage:
- Modul zur Wandmontage oder auf Hut-
schiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Kommunikation mit EMS Geräten (Wand/
Boden) über EMS Datenbus
- Installation RC310 und anlagenseitige
Module am EMS-Bus des Kaskadenmoduls.
Zur Inbetriebnahme bzw. Funktionstest
einzelner Geräte kann der RC310 kurz-
zeitig auf das jeweilige Gerät umge-
steckt werden, muss danach wieder di-
rekt an den Bus des Kaskadenmoduls an-
geschlossen werden.
-
Lieferumfang:
- MC400 zur Wandmontage
- Technische Unterlagen
- Hinweis: Bitte Weichenfühler als sepa-
rates Zubehör bestellen (nicht im Lie-
ferumfang des Moduls)
Systemvoraussetzungen:
- System-Bedieneinheit RC 310
- oder RC300 Version ab Version NF11.08
- oder 0-10V Sollwertvorgabe ohne Sys-
tembedieneinheit
- Gas-Wärmeerzeuger kompatibel zu Regel-
system EMS plus (nicht für Öl-Wärmeer-
zeuger oder Wärmepumpen mit Regelsys-
tem EMS plus geeignet, nicht für ge-
mischte Systeme Öl + Gas)
----------------------------------------
Technische Daten MC400:
- Abmessungen B/H/T: 246/184/61 mm
- Netzspannung:
230 VAC +/- 10 % 50 Hz +/- 4 %
- BUS-Schnittstelle: EMS1.0 / EMS2.0
- Max. Leistungsabgabe pro Pumpe/Stell-
glied (W) 250 (Hocheffizienzpumpen zu-
lässig, max. 40 A/msek zulässig)
- Schutzart bei Wandmontage IP 44
-
Buderus-Artikel-Nr.: 7738111001
