Buderus Reflex Servitec 35/T, 90 C, 0,5-2,5 bar Vakuum-Sprührohrentgasung m Nachspeisung 7738336754
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 3-6 Werktage **
- Artikel-Nr.: 92020303113
- EAN: 4036705156137
- Hersteller: Buderus
- Hersteller-Nr.: 7738336754
- Artikelgewicht: 30 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 99.00 €*
-

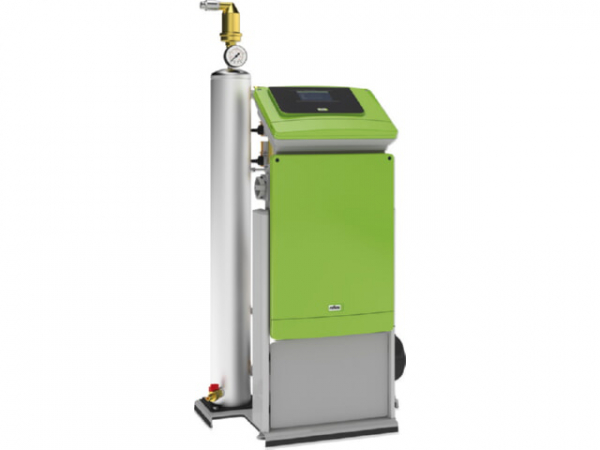

Reflex Servitec Vakuum-
Sprührohrentgasung zur System- und
Nachspeisewasserentgasung in
geschlossenen Heizwasser- und
Kühlkreisläufen, als vollautomatische
Multifunktionseinheit mit 'auto start'-
Funktion und selbsttätigem hydraulischen
Abgleich des Entgasungsprozesses sowie
Steuerung und Überwachung der
Nachspeisefunktion. Geeignet für die
Medien Wasser und Wasser/Glykolgemisch
bis zu einem Mischungsverhältnis von 50/
50%. Funktionseinheit bestehend aus
Hydraulikteil und Control Touch
Steuerungs- und Bedieneinheit. Beides
ist ergonomisch und wartungsfreundlich
in ein modulares bodenstehendes
Rahmensystem aus EV 1 eloxierten
Aluminiumpräzisionsprofilen eingebunden
mit CE Kennzeichen. Im Hydraulikteil
erfolgt die Entgasung mittels einer
Edelstahl-Kreiselpumpe in Verbindung mit
in einem vertikal angeordneten
Edelstahl-Vakuum-Sprührohr. Dieses ist
mit Vakuumsprühdüse, Peilrohrentgasung
und Druck-/Niveauüberwachung
ausgerüstet. Die Control Touch
Bedieneinheit mit TFT Farb-Display inkl.
Kommunikationselektronik ist in einem
als Tableau gestalteten robusten
Kunststoffgehäuse integriert und direkt
an der Steuerung horizontal ausgerichtet
montiert. Eine optionale separate und
vertikale Wandmontage in max. drei Meter
Entfernung zur Leistungselekronik ist
möglich. Kommunikationselektronik
bestehend aus: -4,3' resistivem Farb-
Touchdisplay zur Programmierung,
Betriebsdokumentation und Überwachung
sowie Bereitstellung von Hilfetexten für
sämtliche Funktionen Schnittstellen
RS485 als Daten- bzw.
Kommunikationsschnittstellen TTL-
Schnittstelle mit zwei Anschlussklemmen
zum Anschluss von 2 IO-Platinen Ausgang
zur Weiterleitung der Sammelmeldung
galvanisch getrennte analoge Ausgänge z.
B. für Systemdruck zur Auswertung von
Kontaktwasserzählern für ein Kompakt-
Busmodul, eine SD-Karte z.B. zur
Datenauslesung, Softwareaktualisierung
usw. zur Nachspeise-Funktionsanforderung
über externes Signal Die
Leistungselektronik ist in einem eigenen
Kunststoffschaltschrank direkt unterhalb
der Bedieneinheit montiert. Die
Spannungsversorgung erfolgt über einen
Hauptschalter. Im Einzelnen bestehend
aus: an Gehäuseaußenseite für externe
Anschlüsse für optionale Module
Steuereinheit komplett verrohrt und
anschlussfertig nach VDE-Vorschriften
verdrahtet. Systemanschlüsse mittels
integrierten Absperrungen. Control Touch
ist eine vollautomatische und frei
parametrierbare Mikroprozessorsteuerung
mit Touch Bedienung, Echtzeituhr,
differenzierendem Fehler- und
Parameterspeicher, kombinierte grafische
und klartextliche Darstellung von
Systemdruck und allen relevanten
Betriebs- und Störmeldungen mit
Funktionsschema. Signalisierung des
aktiven Betriebsmodus,
Sammelstörmeldung, Minimalfüllniveau
sowie der Funktion von Pumpe und
Nachspeiseventil. Vakuum-
Sprührohrentgasung des Inhalts-, Füll-
und Nachspeisewassers in
selbstoptimierendem Betrieb mit Zyklen
für Dauer-, Intervall- und
Nachspeiseentgasung. Kontrollierte
Nachspeisung über betriebssicheren
Zweiwegemotorkugelhahn. Die Ansteuerung
erfolgt über eine integrierte
Systemdruckauswertung oder ein externes
230 V Signal (z.B. einer
Druckhaltestation), mit automatischer
Unterbrechung und Störmeldung bei
Überschreitung der Laufzeit und/oder der
Zyklenanzahl. Die Nachspeisung kann
alternativ aus einem offenen
Netztrennbehälter erfolgen.
Auswertemöglichkeit eines
Kontaktwasserzählers inkl. optional
möglicher Kapazitätsüberwachung von
Ionentauschern in der Nachspeiseleitung.
Dokumentation und Kontrolle des
Gesamtsystems bezüglich o.g. Parameter.
