Fischer 79499 Lüftungskanalschelle LGS M8/M10 Nenngröße 180, VPE 10 Stück
| Artikelmerkmale | |
| Anschlussgewinde: | M 8 / M 10 |
| Nenngröße: | 180 |
| Höhe H: | 208 |
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 3-6 Werktage **
- Artikel-Nr.: 9201657894-0010
- EAN: 4006209794999
- Hersteller: Fischer
- Hersteller-Nr.: 79499
- Artikelgewicht: 3.64 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
FISCHER 079499 Lüftungskanalschelle LGS M8/M10 Nenngr. 180 VPE 10
Rohrschellen - Lüftungskanalschelle LGS
Anwendungen:

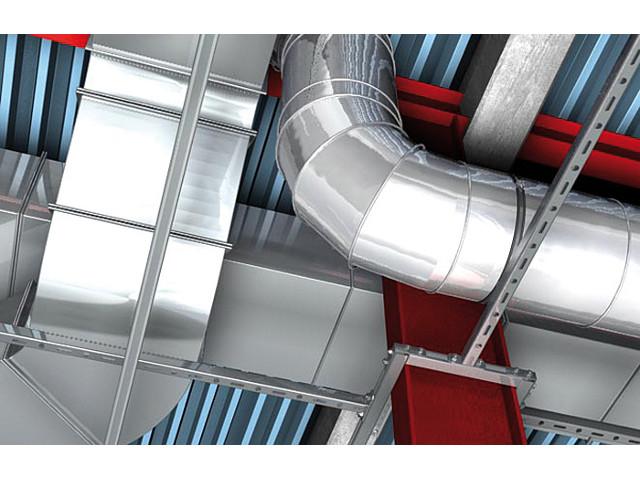

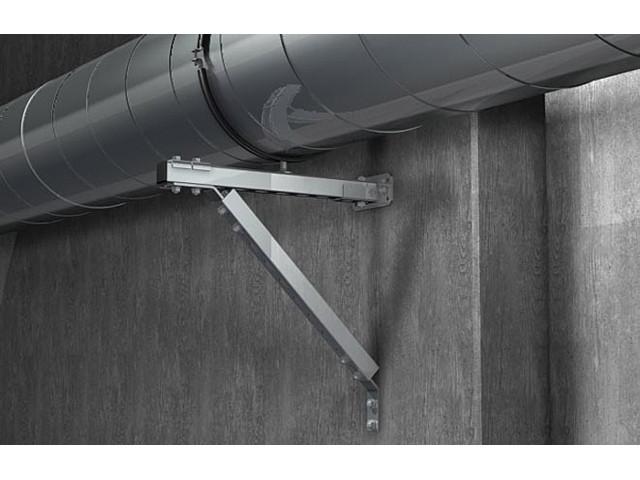

- Zweiteilige Lüftungs-Rohrschelle mit Schalldämmeinsatz zur Befestigung von Wickelfalzrohren oder Kunststoffrohren
- Rohre ab 450 mm Durchmesser können mit zwei seitlich angeordneten Gewindestangen befestigt werden
- Schalldämmeinlage ist ab Ø 450 mm eingeklebt
Eigenschaften:
- Werkstoff: Stahl DX51D+Z 275 MA-C (Werkstoff-Nr. 1.0226+Z) nach DIN EN 10327
- Verzinkung: sendzimir verzinkt, ca. 15 µm
- Anschlussmutter: widerstandsgeschweißte Hutmutter, M8 / M10, SW 13
- Verschlußschraube: Linsenschraube mit Schlitz-/Kreuzschlitzkombination
- Werkstoff Schalldämmeinlage: SBR/EPDM; chlorfrei; silikonfrei
- Schalldämmung: für DIN 4109
- Temperaturbereich: -50 °C bis +110 °C
- Härte: 45 ± 5° Shore A
- Brandverhalten: DIN 4102: Klasse B2
Vorteile/Nutzen:
- Der große Öffnungswinkel der LGS lässt eine schnelle und einfache Montage zu
- Die Zweischraubigkeit der LGS ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser
- Die Halteschraube mit großem Schlitz-/Kreuzschlitzkopf ist vor Verlust geschützt und gibt zusätzliche Montagesicherheit
- Die Schalldämmeinlage hat einen festen Sitz und verhindert das Herausfallen bei der Rohrjustage
- Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht die Verbindung mit zwei Schrauben mit Muttern oder zwei Gewindestangen mit Muttern. Dadurch wird eine Verdoppelung der empfohlenen Last ermöglicht.
fischer Lüftungskanalschelle LGS 180
Art.-Nr. 079499
Die fischer Lüftungskanalschelle LGS 180 für Nenngröße 180 mm, zweiteilige Ausführung mit eingeklebter Schalldämmeinlage zur Befestigung von Wickelfalzrohren oder Kunststoffrohren. Der große Öffnungswinkel der LGS lässt eine schnelle und einfache Montage zu. Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Anschlussmutter mit Kombigewinde M8 / M10 zur Aufnahme von Gewindestangen oder Stockschrauben. Rohrschellenschrauben mit Verlustsicherung.
Top Features:
- Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.
- Verlustsicherung der Schraube.
- Schalldämmeinlage.
- Anschlussmutter mit Kombigewinde M8 / M10.
Produktdaten:
- AnschlussgewindeA: M 8 / M 10
- Nenngröße180[mm]
- Höhe H: 211[mm]
- Breite B: 235[mm]
- Breite x Stärke Schellenband: 25 x 1,25[mm]
- Höhe Z: 112[mm]
- VerschlussschraubeM 6
- max. empf. Last (zentr. Zug)0.6[kN]
