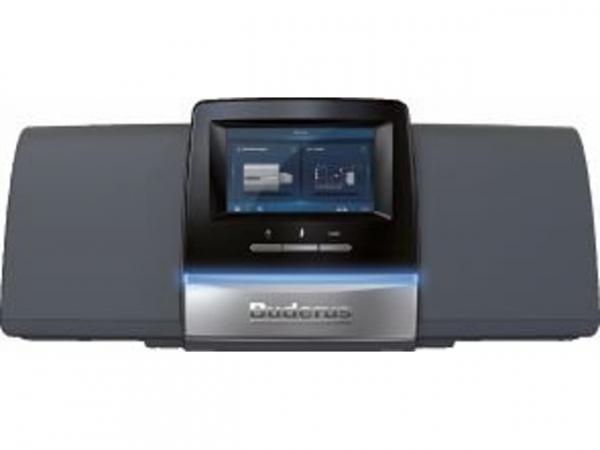

Regelgerät Logamatic 5313 Modulares, digitales Regelgerät für professionelle Anwendungen im mittleren und großen Leistungsbereich.
---------------------------------------- Verwendung als Regelgerät für - EMS-Wärmeerzeuger in Kesselanlagen mit Brenneransteuerung über direkte Bus-Kommunikation mit digitalem Feu erungsautomat SAFe bzw. über EMS Schnittstelle - Funktionserweiterungen - Unterstationen - Autarke Anwendungen - Flexible Montage auf dem Kessel, seit lich oder an der Wand - Einfache Wandmontage über hinteres Ge häuseteil inkl. Kabelführung und Zug entlastung - Einfache und schnelle Installation durch großen Anschlussraum mit guter Zugänglichkeit - Mit Funktionsmodulen des Systems Loga matic 5000 über 4 freie Modulsteck plätze erweiterbar - Interne Kommunikation über Datenbus - Einfache Systemergänzung für bauseitig benötigte Komponenten (z.B. Relais) über integrierbare Hutschiene möglich - In Grundausstattung bestehend aus - Zentralmodul ZM5313, Netzmodul NM582 mit Ein/Aus-Schalter und 2 separaten Sicherungskreisen (Kessel/Brenner, System) sowie der Brenneransteuerung und allen Grundfunktionen - Bedieneinheit / Controllermodul BCT531 mit kapazitiver Touchbedie nung - Controllermodul mit 2 USB-Anschlüs sen, SD-Karten-Steckplatz sowie 2 Ethernet-Schnittstellen - Außentemperaturfühler - Zusatztemperaturfühler - Schutz der Bedieneinheit in der Bau phase durch einfache Entnahme möglich - Kodierte und farblich gekennzeichnete, unverwechselbar auf dem jeweiligen Mo dul angeordnete Anschlussstecker - Schutzart IP 40 - Anschluss Abgassperrklappe möglich - Hinweis: in Kombination m. Logano plus GB312/402 mit digitalem Feuerungsauto mat SAFe kann der Kessel ohne Kessel regler MC10 betrieben werden

Grundfunktionen - Brenneransteuerung über direkte Bus Kommunikation mit digitalem Feuerungs automat SAFe bzw. über EMS-Schnitt stelle bei Verwendung mit entsprechen den Heizkesseln/Geräten - Sicherstellung spezifischer Betriebs bedingungen durch Kesselkreisregelung mit Stellglied und bedarfsgerechter Ansteuerung der Kesselkreispumpe - Leistungsgeführte oder temperaturdif ferenzgeregelte Drehzahlregelung für die Kesselkreispumpe über PWM- oder 0-10 V-Ausgang "FlowControl" - Regelung eines Heizkreises mit/ohne Stellglied und Heizkreispumpe (nur alternativ zur Kesselkreisfunktion) mit der Anschlussmöglichkeit einer Fernbedienung (BFU) - Heizkreispumpe kann wahlweise auch als Zubringerpumpe für eine Unterstation parametriert werden - Regelung eines Warmwasserkreises mit Speicherladepumpe und Zirkulations pumpe - Tägliche Thermische Desinfektion des Warmwasserkreises möglich - Automatische Anpassung der Absenktem peratur gemäß DIN EN 12831 für Heiz kreise separat einstellbar - Zeitprogramm - Ferienbetrieb mit frei wählbarer Ab senkfunktion - Sommer-/ Winterzeitumschaltung - Jahreszeitschaltuhr

Bedienung - Betriebsstatus mittels Statusanzeige über großen LED-Streifen von weitem einfach erkennbar - Hochwertiger und robuster kapazitiver 7"-Touch-Bildschirm mit hochauflösen der Anzeige zur Parametrierung, Abfra ge sowie Anzeige aller Regelgeräte daten - Einfache und selbsterklärende Bedie nung und Anzeige über und in hydrau lischen Darstellungen - Umschaltbar in "Retro-Modus" für Be dienung analog Logamatic 4000 - Handbedienebenen für alle Systemkompo nenten (Beispiel: Pumpe Ein/Aus, Heiz kreis-Umschaltmöglichkeit Aus/Automa tik/Hand) - Busweite Bedienung des gesamten Sys tems von einem Regelgerät/einer Stelle aus - USB-Anschluss für Servicezwecke (USB IP Adapter erforderlich, Zubehör) - Keine Servicesoftware erforderlich - Über USB-Anschluss können auch weitere Schnittstellen über entsprechende han delsübliche Adapter USB-WLAN oder USB Bluetooth realisiert werden - Langzeit-Datenaufzeichnung über SD Karte (bauseits) möglich - Software-Update über SD-Karte möglich

Konnektivität - Einfache Verbindung m. weiteren Regel geräten der Logamatic 5000 über Ether net-Schnittstelle (vorkonfektionierte LAN-Kabel als Zubehör erhältlich, bei bauseitigen Kabeln mindestens CAT5 empfohlen) - Einfache Anbindung an Fremdsysteme über serienmäßige(n) - Ein/Aus-Kontakt - Kontakt zur externen Verriegelung - 0-10 V-Eingang - 0-10 V-Rückmeldung - Sammelstörmeldung - Einfache Anbindung an Gebäudeleittech nik über serienmäßige MOD-Bus-TCP/IP Schnittstelle - IP-Inside: Ethernet-Schnittstelle für Monitoring und Anpassung der bedienerrelevanten Parameter über Internet (Control Cen ter Commercial) in der 1:1-Darstellung des Touch-Bildschirms - Professionelle Datenfernübertragung mit voller Fernparametrierung sowie vielen weiteren Funktionen über Gate way (optional, Zubehör) und Portalnut zung (Control Center Commercial Plus, kostenpflichtig) in Vorbereitung

- Abmessungen B/H/L: 652/274/253 mm

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse des Temperaturreglers: II Beitrag des Temperaturreglers zur jahreszeitbedingten Raum heizungsenergieeffizienz: 2,0 %

Buderus-Artikel-Nr.: 8718592476
