Heimeier 9340-11.800 Fußbodenheizungsverteiler DN25 (1") Edelstahl Typ Dynacon mit 11 Heizkreisen
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden
- Artikel-Nr.: 92017100543-0010
- EAN: 4024052965717
- Hersteller: Imi Hydronic
- Hersteller-Nr.: 9340-11.800
- Artikelgewicht: 6.68 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*
Annschlusset GLOBO DN20 für Verteiler DYNACON
Inhalt
1 Stück
46,15 €
*
60,44 €
*
SKU: 92017113863
HAN:9339-01.800
Ersatz-Theromstat-Oberteil mit automatischen Durchflussregler für Dynacon Eclipse Verteiler
Inhalt
1 Stück
33,45 €
*
29,67 €
*
SKU: 92018227377
HAN:9340-00.300
Ersatz-Durchflussanzeiger für Dynacon Eclipse Verteiler
Inhalt
1 Stück
10,95 €
*
10,00 €
*
SKU: 92018227376
HAN:9340-00.101
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.... mehr
Produktinformationen "Heimeier 9340-11.800 Fußbodenheizungsverteiler DN25 (1") Edelstahl Typ Dynacon mit 11 Heizkreisen"
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
- Primärseite: 2 freidrehende Muttern mit DN 25 (1") IG, flachdichtend
- Verteiler: 2 x Handentlüfter DN 15 (1/2"), 2 x Füll- und Entleerhahn DN 20 (3/4") Schlauchanschluss
- Ausgang: DN 20 (3/4") AG mit Eurokonus

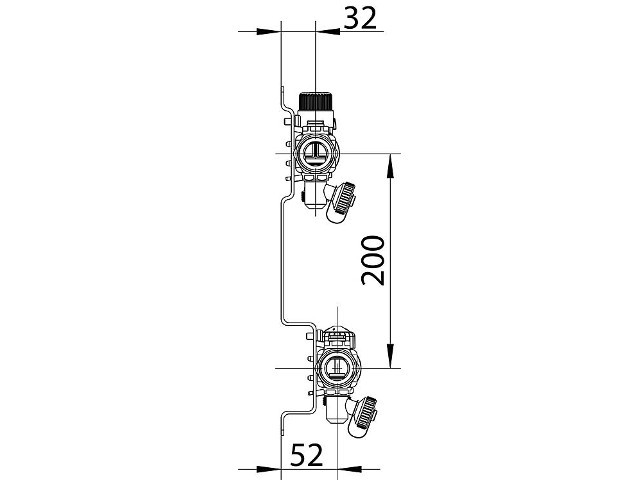

- Abstand Abgänge: 50 mm
- Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
- Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
- Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
- Betriebsdruck max.: 10 bar
- Betriebstemperatur: 2°C – 70 °C
- Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
- Durchfluss pro Heizkreis: 30 – 300 l/h
| Baulänge [mm]: | 640 |
| Heizkreise: | 11 |
| Marke: | HEIMEIER |
| Anschluss Ventileinsätze: | M30 x 1,5 |
| Achsabstand Sekundärkreis [mm]: | 50 |
| Anzahl der Gruppen sekundär [Stk]: | 11 |
| Durchflussmessbereich [l/min]: | 0,5 - 5 |
| Hydraulischer Abgleich: | dynamisch |
| Mit Anschlussgarnitur: | - |
| Mit Durchflussanzeige: | ja |
| Mit Regulierungsverschraubung: | - |
| Max. Betriebstemperatur [°C]: | 70 |
| Mit Ventileinsätzen: | ja |
| Breite [mm]: | 640 |
| Material: | Edelstahl |
| Druckstufe: | PN 10 |
| Primärer Anschluss: | flachdichtend mit ÜWM |
| Mit Wandbefestigungsbügel: | ja |
| Nenninnendurchmesser primär: | DN 25 (1") |
| Anschluss Sekundär: | DN 20 (3/4") AG Eurokonus |
