LK 538 Befüllungsventil EA 15mm Kvs 2,7
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92024399224
- EAN: 4059584912311
- Hersteller: LK Armatur
- Hersteller-Nr.: 090271
- Artikelgewicht: 0.3 kg
- Versandart: Standard Versandkosten innerhalb Deutschland ab: 6.90 €*

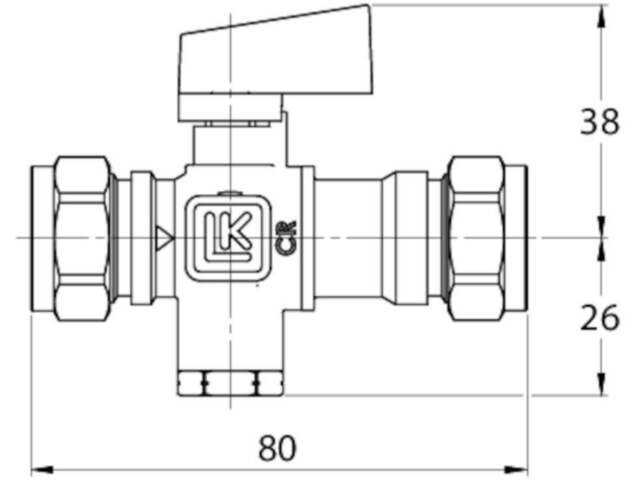

LK 538 - Klemmverschraubung
090271Dim.: 15 mm
Kvs m3/h: 2,7
Gewicht (kg): 0,2

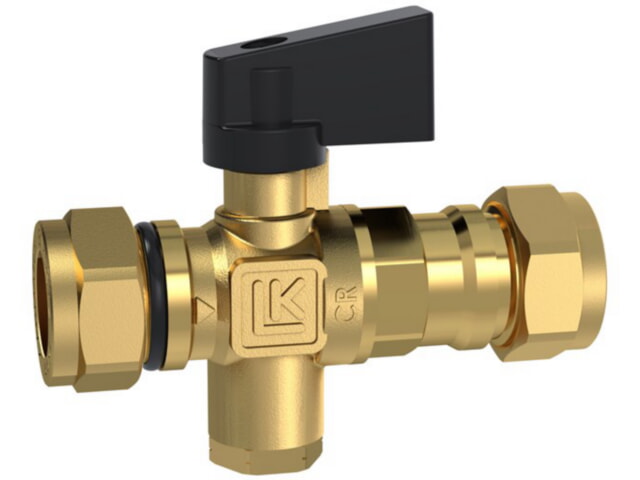

LK 538 ThermoFill® EA ist ein Befüllungsventil für Heizanlagen. Das Ventil ist mit einem integrierten Absperr- und Rückschlagventil versehen, was auch bei niedrigem Differenzdruck ein sicheres Öffnen garantiert. Das Rückschlagventil ist kontrollierbar und als Rückflussverhinderer Typ EA nach EN 1717 klassifiziert. Der Pfeil auf dem Ventilgehäuse gibt die Durchflussrichtung an.
Das Aussengewinde wird auf herkömmliche Weise abgedichtet. Die Einlauf- und Ablaufseite ist ebenfalls für LK Armaturensysteme mit O-Ringdichtung vorgesehen. Beim Anschliessen an dieses System wird das Ventil von Hand bis zum Anschlag und danach mit einem geeigneten Werkzeug weitere 0,5-1,5 Umdrehungen in die richtige Position gedreht.
Durch Auftragen von Schmiermittel auf das Gewinde und die Fase wird die Montage der Klemmverschraubung erleichtert. Zunächst von Hand anziehen, danach mit einem Gabelschlüssel festziehen. Bitte beachten Sie die Anzahl der Umdrehungen beim Anziehen mit dem Schlüssel laut unserem separeten Prospekt für Klemmeverschraubungen. Weiche Rohre werden mit einer Stützhülse versehen.
| Arbeitstemperatur: | Min. 5 °C/Max. 90 °C |
| Max. Arbeitsdruck: | 1,0 MPa (10 bar) |
| Öffnungsdruck, Rückschlagventil: | 1 kPa (0,01 bar) |
| Gewindenorm: | G - Aussengewinde |
| Material, Gehäuse: | DZR-Messing EN 12165 CW625N |
| Sonstiges: | Rückschlagventil: Typ EA gemäß EN 1717, Material, Rückschlagventil: POM |
| Material, Dichtungen: | EPDM |
Um Gesundheits- und Körperschäden zu vermeiden, sind Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungs-, Sanitär- und Kältefachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400V) sowie sogenannte „nicht steckerfertige Geräte“ müssen zwingend durch einen eingetragenen Elektrofachbetrieb installiert werden.
Bei Geräten mit einer Nennleistung über 12 kW ist vor der Erstinbetriebnahme die Zustimmung des zuständigen Netzbetreibers einzuholen.
Split-Klimaanlagen und Split-Wärmepumpen, die mit einem Kältemittelkreislauf betrieben werden, dürfen gemäß §6 der Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) nur durch zertifizierte Fachbetriebe mit gültigem Kälteschein (Kategorie I nach EU-VO 2015/2067) installiert und in Betrieb genommen werden.
Ein entsprechender Fachkundenachweis ist unaufgefordert oder auf Anforderung an uns zu übermitteln.
Ohne Vorlage des Nachweises darf das Gerät nicht ausgeliefert oder aktiviert werden.
Gasgeräte dürfen ausschließlich von konzessionierten Fachbetrieben des Gas- und Wasserinstallateurhandwerks installiert, gewartet und eingestellt werden. Hierbei sind die geltenden gesetzlichen Vorschriften und technischen Regeln (z. B. DVGW) zu beachten.
Bestimmungsgemäße Verwendung:
Bitte beachten Sie bei der Montage, Installation und Nutzung unserer Produkte stets die beiliegenden Einbau-, Bedienungs- und Wartungsanleitungen sowie alle Produkt- und Systemzulassungen der einzelnen Anlagenkomponenten.
Insbesondere bei Wärmeerzeugern dürfen ausschließlich zugelassene Abgasanlagen verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch die regelmäßige Inspektion und Wartung gemäß den Herstellerangaben.
