Hydraulische Weiche DN25 (1') bis 1600 l/h Produktdaten und Lieferumfang: Funktionsweise... mehr
Produktinformationen "PAW Hydraulische Weiche DN25 (1') bis 1600 l/h"
Hydraulische Weiche DN25 (1') bis 1600 l/h

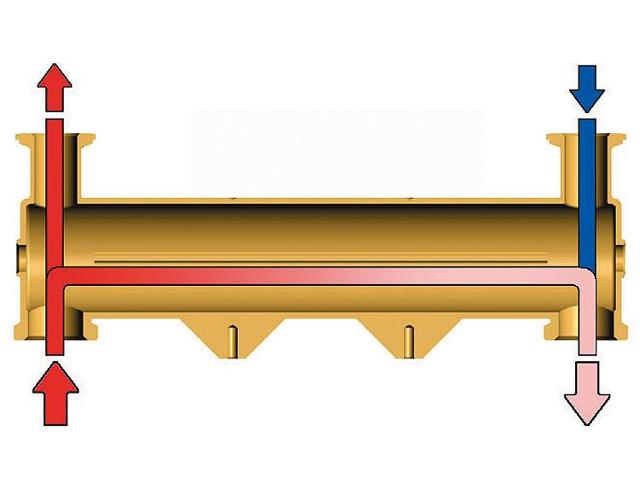

Produktdaten und Lieferumfang:Funktionsweise
Hydraulische Weichen werden eingesetzt, wenn in einer Anlage gleichzeitig ein bzw. mehrere Wärmeerzeuger mit eigener Pumpe und ein oder mehrerer Verbraucher mit Verteilerpumpe vorhanden sind. In so einer Anlage ergeben sich Betriebsbedingungen, bei denen sich die Pumpen gegenseitig beeinflussen und dabei in den Kreisläufen ungewollte Veränderungen der Durchsatzleistungen und Förderhöhen hervorrufen. Die hydraulische Weiche bildet eine hydraulische Entkopplung der angeschlossenen Kreise. So ist es möglich, die angeschlossenen Primär- und Sekundärkreise hydraulisch unabhängig zu gestalten. Der Durchfluss in einem Kreis verursacht keinen Durchfluss im anderen Kreis, wenn der Druckverlust in der hydraulischen Weiche belanglos ist.
Der Einsatz einer hydraulischen Weiche bedingt, dass jeder Kreis (sowohl der Wärmeerzeuger als auch der Verbraucherkreis) mit einer eigenen Pumpe ausgestattet sein muss! Dadurch kann man einen Wärmeerzeugerkreis mit gleichbleibender Durchsatzleistung und einen Verbraucherkreis mit variabler Leistung betreiben: typische Funktionsbedingungen für moderne Heiz- und Klimaanlagen.- Messing
- inkl. EPP-Isolierung- bis 1600 l/h
- mit geführtem Vor- und Rücklauf
- zur Montage unter einem einzelnen Heizkreis DN25 (1“)
- auch unter einem Verteiler DN25 (1“), bei Verwendung der Halteplatte (Best.-Nr.:
101000053), oder separat montierbar. Bei der separaten („Im-Rohr“-) Montage sind zusätzlich 2 Verschraubungssätze (Best.-Nr.: 101000087) für die DN25 (1') Flansche erforderlich.
- Isolierung nach EnEV: EPP-Halbschalen
- Maße inkl. Isolierung (BxH): 330 x 128 mm
- Achsmaß: 125 mm
Anschlüsse:
- Verbraucherseite (oben):
DN25 (1') Flansch für DN40 (1½') Mutter
- Kesselseite (unten):
DN40 (1½') AG oder DN25 (1') IG (mit Verschraubung) flachdichtend
