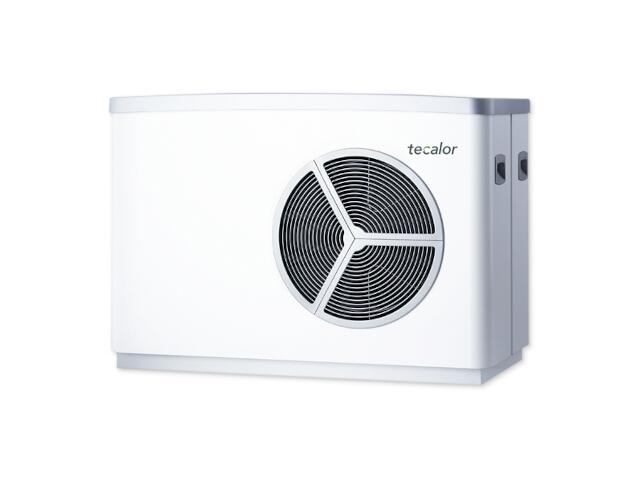

tecalor Luft/Wasser Wärmepumpe TTL 5.6 ACS
inkl. MwSt. zzgl. Versandkosten
Versandfertig in: 6-10 Werktage **
- Artikel-Nr.: 92021319826
- EAN: 4043251907397
- Hersteller: tecalor
- Hersteller-Nr.: 190739
- Artikelgewicht: 161 kg
- Versandart: Spedition Versandkosten innerhalb Deutschland ab: 149.00 €*
tecalor Wärmepumpen-Manager WPM
- Außenaufgestellte Luft-Wasser-Wärmepumpe zum Heizen und Kühlen
- Invertertechnologie: Drehzahlgeregelter Verdichter für optimal angepasste Heizleistung
- 75°C Vorlauftemperatur ermöglicht hohe Trinkwarmwasser-Temperaturen und einen Einsatz in der Sanierung
- Geringe Betriebsgeräusche durch stufenlose Anpassung der Lüfterdrehzahl und gekapseltem Kältekreis
- Zukunftssicheres und umweltfreundliches Kältemittel mit hoher Effizienz
- Ganzjährig höchste Effizienz für geringe Betriebskosten durch optimal aufeinander abgestimmte Komponenten
- Einbindung ins Heimnetzwerk und Bedienung über Smartphone möglich
Neben der Heizfunktion ist zusätzlich eine Kühlung integriert. Bei Vorlauftemperaturen von +75 °C sind zudem hohe Trinkwarmwasser-Temperaturen möglich. Ein Plus an Sicherheit bietet das umweltfreundliche Kältemittel R454C, das im Gerät Verwendung findet. Im Gegensatz zu anderen Kältemitteln hat es ein bis zu 14fach geringeres Treibhauspotenzial, ermöglicht eine Effizienzsteigerung um 15 % und ist explosionssicher. Zudem entfällt dank des neuen Kältemittels R454C die kältemitteltechnische Inspektionspflicht.
Produktnummer - 190739
Technische DatenWärmeleistung bei A7/W35 (min./max.) - 2, 65/7, 40 kW
Wärmeleistung bei A2/W35 (min./max.) - 2, 10/6, 55 kW
Wärmeleistung bei A-7/W35 (min./max.) - 2, 05/4, 97 kW
Wärmeleistung bei A7/W35 (EN 14511) - 3, 31 kW
Wärmeleistung bei A2/W35 (EN 14511) - 3, 19 kW
Wärmeleistung bei A-7/W35 (EN 14511) - 4, 97 kW
Wärmeleistung bei A-7/W55 (EN 14511) - 4, 94 kW
Wärmeleistung bei A-15/W35 (EN 14511) - 4, 18 kW
Wärmeleistung im reduzierten Nachtbetrieb A-7/W35 - 3, 4 kW
Wärmeleistung im max. reduzierten Nachtbetrieb A-7/W35 - 2, 9 kW
Wärmeleistung im reduzierten Nachtbetrieb A-7/W55 - 3, 2 kW
Wärmeleistung im max. reduzierten Nachtbetrieb A-7/W55 - 2, 7 kW
Kühlleistung bei A35/W7 max. - 4, 73 kW
Kühlleistung bei A35/W7 Teillast - 1, 81 kW
Kühlleistung bei A35/W18 max. - 6, 86 kW
Kühlleistung bei A35/W18 Teillast - 3, 37 kW
Leistungsaufnahme bei A7/W35 (EN 14511) - 0, 61 kW
Leistungsaufnahme bei A2/W35 (EN 14511) - 0, 69 kW
Leistungsaufnahme bei A-7/W35 (EN 14511) - 1, 44 kW
Leistungsaufnahme bei A-7/W55 (EN 14511) - 1, 97 kW
Leistungsaufnahme bei A-15/W35 (EN 14511) - 1, 44 kW
Leistungsaufnahme Not-/Zusatzheizung - 6, 2 kW
Leistungsaufnahme max. ohne Not-/Zusatzheizung - 2, 9 kW
Leistungszahl bei A7/W35 (EN 14511) - 5, 42
Leistungszahl bei A2/W35 (EN 14511) - 4, 6
Leistungszahl bei A-7/W35 (EN 14511) - 3, 45
Leistungszahl bei A-7/W55 (EN 14511) - 2, 51
Leistungszahl bei A-15/W35 (EN 14511) - 2, 9
SCOP (EN 14825) - 4, 7
Kühlleistungszahl bei A35/W7 max. - 2, 86
Kühlleistungszahl bei A35/W7 Teillast - 2, 97
Kühlleistungszahl bei A35/W18 max. - 3, 84
Kühlleistungszahl bei A35/W18 Teillast - 4, 35
Schallleistungspegel (EN 12102) - 48 dB(A)
Schallleistungspegel W35 (EN 12102) - 48 dB(A)
Schallleistungspegel W55 (EN 12102) - 47 dB(A)
Schallleistungspegel max. - 58 dB(A)
Schallleistungspegel reduzierter Nachtbetrieb - 47 dB(A)
Schallleistungspegel max. reduzierter Nachtbetrieb - 47 dB(A)
Einsatzgrenze Wärmequelle min. - -25 °C
Einsatzgrenze Wärmequelle max. - 40 °C
Einsatzgrenze heizungsseitig min. - 15 °C
Einsatzgrenze heizungsseitig max. - 75 °C
Einsatzgrenze Wärmequelle bei W65 - -17 °C
Einsatzgrenze Außentemperatur Kühlbetrieb min. - 15 °C
Einsatzgrenze Außentemperatur Kühlbetrieb max. - 40 °C
Wasserhärte - ?3 °dH
pH-Wert (mit Aluminiumverbindungen) - 8, 0-8, 5
pH-Wert (ohne Aluminiumverbindungen) - 8, 0-10, 0
Leitfähigkeit (Enthärten) -
Leitfähigkeit (Entsalzen) - 20-100 ?S/cm
Chlorid -
Sauerstoff 8-12 Wochen nach Befüllung (Enthärten) -
Sauerstoff 8-12 Wochen nach Befüllung (Entsalzen) -
Nennspannung Verdichter - 230 V
Nennspannung Steuerung - 230 V
Nennspannung Not-/Zusatzheizung - 230 V
Phasen Verdichter - 1/N/PE
Phasen Steuerung - 1/N/PE
Phasen Not-/Zusatzheizung - 2/N/PE
Absicherung Verdichter - 1 x B 25 A
Absicherung Steuerung - 1 x B 16 A
Absicherung Not-/Zusatzheizung - 2 x B 16 A
Anlaufstrom - 2 A
Betriebsstrom max. - 12, 5 A
Max. Netzimpedanz Zmax nach DIN EN 61000-3-11 - 0, 33 ?
Energieeffizienzklasse - A+++
Kältemittel - R454 C
Füllmenge Kältemittel - 3 kg
CO2-Äquivalent (CO2e) - 0, 44 t
Treibhauspotenzial des Kältemittels (GWP100) - 148
Schutzart (IP) - IP14B
Verflüssigermaterial - 1.4401/Cu
Höhe - 900 mm
Breite - 1270 mm
Tiefe - 593 mm
Gewicht - 135 kg
Anschluss Heizungs-Vor-/Rücklauf - 28 mm
Zulässiger Betriebsüberdruck Heizkreis - 0, 3 MPa
Volumenstrom Heizung (EN 14511) bei A7/W35, B0/W35 und 5 K - 0, 56 m³/h
Volumenstrom wärmequellenseitig - 2250 m³/h
Volumenstrom Heizung nenn. bei A-7/W35 und 7 K - 0, 64 m³/h
Interner Druckverlust Heizung nenn. - 51 hPa
Volumenstrom Heizung min. - 0, 64 m³/h
Um Gesundheits- und Körperschäden zu vermeiden, sind Montage, Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen ausschließlich durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen oder Heizungs-, Sanitär- und Kältefachbetriebe vorzunehmen!
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400V) sowie sogenannte „nicht steckerfertige Geräte“ müssen zwingend durch einen eingetragenen Elektrofachbetrieb installiert werden.
Bei Geräten mit einer Nennleistung über 12 kW ist vor der Erstinbetriebnahme die Zustimmung des zuständigen Netzbetreibers einzuholen.
Split-Klimaanlagen und Split-Wärmepumpen, die mit einem Kältemittelkreislauf betrieben werden, dürfen gemäß §6 der Chemikalien-Klimaschutzverordnung (ChemKlimaschutzV) nur durch zertifizierte Fachbetriebe mit gültigem Kälteschein (Kategorie I nach EU-VO 2015/2067) installiert und in Betrieb genommen werden.
Ein entsprechender Fachkundenachweis ist unaufgefordert oder auf Anforderung an uns zu übermitteln.
Ohne Vorlage des Nachweises darf das Gerät nicht ausgeliefert oder aktiviert werden.
Gasgeräte dürfen ausschließlich von konzessionierten Fachbetrieben des Gas- und Wasserinstallateurhandwerks installiert, gewartet und eingestellt werden. Hierbei sind die geltenden gesetzlichen Vorschriften und technischen Regeln (z. B. DVGW) zu beachten.
Bestimmungsgemäße Verwendung:
Bitte beachten Sie bei der Montage, Installation und Nutzung unserer Produkte stets die beiliegenden Einbau-, Bedienungs- und Wartungsanleitungen sowie alle Produkt- und Systemzulassungen der einzelnen Anlagenkomponenten.
Insbesondere bei Wärmeerzeugern dürfen ausschließlich zugelassene Abgasanlagen verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch die regelmäßige Inspektion und Wartung gemäß den Herstellerangaben.
